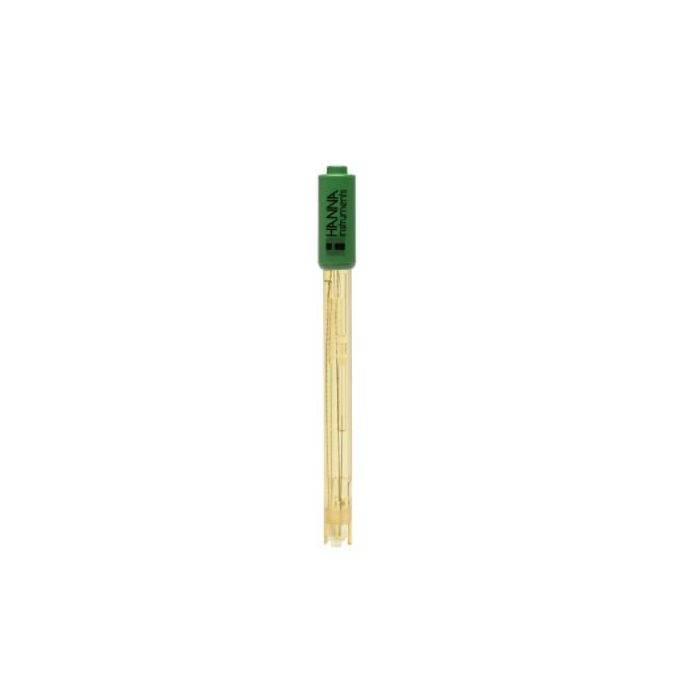

Électrode pH pour utilisation avec HI207 et HI208 - HI1291D

Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé pour détecter le pH, la forme de l'ampoule, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de la conception. Le HI1291D utilise du verre à usage général (UG), une ampoule sphérique, un corps en polyétherimide (PEI), une fritte céramique simple et une double jonction.

Formulation de verre à usage général

La mesure du pH à très haute température est préjudiciable à l'ampoule de verre sensible et en raccourcira la durée de vie. Une électrode de pH avec verre à usage général (UG) aura une résistance de 100 mégaohms à 25 ° C tandis que la résistance du verre LT est d'environ 50 mégaohms à 25 ° C. À mesure que la température du verre diminue dans l'échantillon, la résistance du verre BT se rapprochera de celle du verre UG. Si vous utilisez du verre UG, la résistance augmenterait au-dessus de la plage optimale, entraînant une augmentation de l'impédance et affectant finalement la mesure. Le HI1291D peut être utilisé avec des échantillons mesurant de 0 à 70 ° C.

Ampoule sphérique

L'ampoule sphérique est à usage général. Les autres formes de pointe incluent un conique pour la pénétration et une pointe plate pour les mesures de surface.

Corps PEI

Le corps du HI1291D est composé de résine polyétherimide (PEI). Le corps PEI convient à une large gamme d'applications et excelle dans les mesures sur le terrain en raison de sa durabilité. Le blindage autour de la pointe de verre sphérique minimise la rupture due à un choc ou une chute accidentelle de l'électrode. Le plastique PEI est un plastique de haute qualité résistant chimiquement à de nombreux produits chimiques agressifs.

Connecteur DIN

Le HI1291D utilise un connecteur DIN. Ce type de connecteur est conçu uniquement pour les pH-mètres HI207 et HI208. Les autres types de connecteurs incluent BNC, type à vis, type T et 3,5 mm, pour n'en nommer que quelques-uns. Ces types de connecteurs ont tendance à être propriétaires d'un type particulier de compteur et ne sont pas interchangeables. Les électrodes à jonction simple utilisent une solution de remplissage telle que HI7071 qui contient 3,5 M KCl AgCl, tandis que les électrodes à double jonction utilisent généralement HI7082 qui contient 3,5 M KCl. Les électrodes conventionnelles sont normalement à simple jonction. Comme le montre la figure ci-dessus, ces électrodes ne comportent qu'une seule jonction entre le fil de référence interne et la solution externe. Dans des conditions défavorables, telles que des solutions à haute pression, à haute température, fortement acides ou alcalines, le flux positif de l'électrolyte à travers la jonction est souvent inversé, ce qui entraîne l'entrée de la solution échantillon dans le compartiment de référence. Si cette case n'est pas cochée, l'électrode de référence peut être contaminée, entrainant une défaillance complète de l'électrode. Un autre problème potentiel avec les électrodes à simple jonction est le colmatage de la jonction en raison de la précipitation de chlorure d’argent (AgCl). L'argent peut facilement précipiter dans les échantillons contenant du tampon Tris ou des métaux lourds. Lorsque la solution électrolytique entre en contact avec l'échantillon, de l'AgCl précipite sur la face externe de la jonction. Le résultat est des lectures dérivantes obtenues à partir du capteur. Le système de double jonction de Hanna, comme son nom l’indique, comporte deux jonctions, dont une seule est en contact avec l’échantillon, comme indiqué sur la figure. Dans des conditions défavorables, la même tendance à la pénétration des échantillons est évidente. Cependant, étant donné que le système d'électrodes de référence est séparé physiquement de la zone d'électrolyte intermédiaire, la contamination de l'électrode est minimisée. Le risque de colmatage de la jonction est également réduit avec une électrode à double jonction car la cellule de référence externe utilise une solution de remplissage «sans argent». Comme il n'y a pas d'argent présent, il n'y a pas de précipité qui puisse se former pour boucher la jonction.

Spécifications

Nom de la spécification	Détail
Réf	HI1291D
Description	électrode de pH
Référence	seul, Ag/AgCl
Jonction / Débit	en céramique, simple
Électrolyte	gel
Pression maximum	2 bar
Gamme	pH: 0 à 12
Température de fonctionnement recommandée	0 à 70°C (32 à 158°F) - UG
Pointe / forme	sphérique (diamètre: 5,0 mm)
Capteur de température	Oui
Amplificateur	Oui
Matériau du corps	PEI
Câble	coaxial; 1 m (3.3’)
Utilisation recommandée	usage général, éducation, laboratoire
Connexion	DIN**
Note spéciale	** Utilisation recommandée avec les pH-mètres HI207 et HI208
