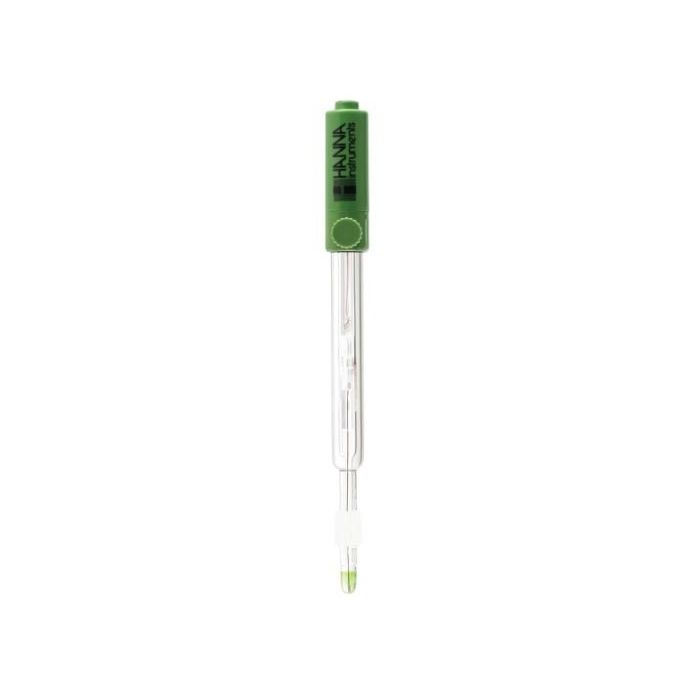

Electrode pH avec CPS ™ pour titrages non aqueux - HI1049B

Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé pour détecter le pH, la forme de l'ampoule, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de la conception.

Le HI1049B utilise du verre à usage général (GP), une ampoule sphérique, un corps en verre, une jonction manchon avec la technologie CPS ™, une double jonction et est rechargeable avec 3,5M KCl, ce qui le rend idéal pour les échantillons à haute teneur en solides.

Formulation de verre à usage général

Le verre à usage général (UG), comme son nom l'indique, est une formulation de verre standard à usage général. Une électrode de pH avec verre à UG aura une résistance de 100 mégohms à 25 ° C et est adaptée pour mesurer le pH d'échantillons à température ambiante. Le HI1049B peut être utilisé avec des échantillons mesurant de 0 à 80 ° C.

Pointe de verre sphérique

La forme de l'embout de forme sphérique permet une large zone de contact avec l'échantillon mesuré. Cela permet une réponse plus rapide des électrodes avec un degré de stabilité plus élevé.

Jonction des manches CPS

La technologie du système de prévention du colmatage (CPS) est une innovation pour l'amélioration des mesures de pH dans les échantillons à haute teneur en solides. Les électrodes de pH conventionnelles utilisent des jonctions en céramique qui peuvent se boucher rapidement lorsqu'elles sont utilisées dans des échantillons à haute teneur en solides. Lorsque la jonction est bouchée, l'électrode ne fonctionne pas. La technologie CPS utilise la porosité du verre dépoli couplé à un manchon en PTFE pour éviter le colmatage de la jonction. Le verre dépoli permet la bonne circulation du liquide, tandis que le manchon en PTFE repousse les solides. En conséquence, les électrodes de pH avec la technologie SPC prennent jusqu'à 20 fois plus de temps pour s'encrasser que les électrodes conventionnelles.

Référence de jonction double

Une électrode à double jonction comporte un compartiment interne entourant le fil de référence. Les ions d'argent sont présents dans l'électrolyte du compartiment interne, qui abrite le fil de référence Ag / AgCl; l'électrolyte à l'extérieur de ce compartiment est sans argent. La conception à double jonction signifie que pratiquement aucun argent de l'électrode n'entre dans l'échantillon. Cette conception permet la mesure dans des applications où les ions d'argent dans l'échantillon ne sont pas souhaitables ou pour des échantillons contenant des sulfures qui peuvent provoquer la précipitation de l'argent et obstruer la jonction. Le colmatage de la jonction entraînera des lectures erratiques et erratiques.

Rechargeable

Le HI1049B est une sonde rechargeable. Puisqu'il s'agit d'une électrode de pH à double jonction, la solution de remplissage est le HI7082 3,5M KCl. Cette solution ne contient pas d'argent comme avec les solutions de remplissage d'électrode à jonction unique.

Corps d'électrode en verre

Le corps en verre est idéal pour une utilisation en laboratoire. Le verre résiste à de nombreux produits chimiques corrosifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de la chaleur vers l'électrolyte de référence interne. Le mV généré par la cellule de référence dépend de la température. Plus l'équilibre est rapide, plus le potentiel de référence est stable.

Connecteur BNC

Le HI1049B dispose d'un connecteur BNC. Ce type de connecteur est universel en ce sens qu'il peut être utilisé sur tout pH-mètre doté d'une entrée de sonde BNC femelle. D'autres types de connecteurs incluent DIN, type à vis, type T et 3,5 mm pour n'en nommer que quelques-uns. Ces types de connecteurs ont tendance à être propriétaires d'un type particulier de compteur et ne sont pas interchangeables.

Electrodes de pH à simple jonction vs à double jonction

Les électrodes conventionnelles sont normalement à simple jonction. Comme le montre la figure ci-dessus, ces électrodes ne comportent qu'une seule jonction entre le fil de référence interne et la solution externe. Dans des conditions défavorables, telles que des solutions à haute pression, à haute température, fortement acides ou alcalines, le flux positif de l'électrolyte à travers la jonction est souvent inversé, ce qui entraîne l'entrée de la solution échantillon dans le compartiment de référence. Si cette case n'est pas cochée, l'électrode de référence peut être contaminée, entrainant une défaillance complète de l'électrode. Un autre problème potentiel avec les électrodes à simple jonction est le colmatage de la jonction en raison de la précipitation de chlorure d’argent (AgCl). L'argent peut facilement précipiter dans les échantillons contenant du tampon Tris ou des métaux lourds. Lorsque la solution électrolytique entre en contact avec l'échantillon, de l'AgCl précipite sur la face externe de la jonction. Le résultat est des lectures dérivantes obtenues à partir du capteur.

Le système de double jonction de Hanna, comme son nom l’indique, comporte deux jonctions, dont une seule est en contact avec l’échantillon, comme indiqué sur la figure. Dans des conditions défavorables, la même tendance à la pénétration des échantillons est évidente. Cependant, étant donné que le système d'électrodes de référence est séparé physiquement de la zone d'électrolyte intermédiaire, la contamination de l'électrode est minimisée. Le risque de colmatage de la jonction est également réduit avec une électrode à double jonction car la cellule de référence externe utilise une solution de remplissage «sans argent». Puisqu'il n'y a pas d'argent présent, aucun précipité ne se forme pour obstruer la jonction.

Spécifications
