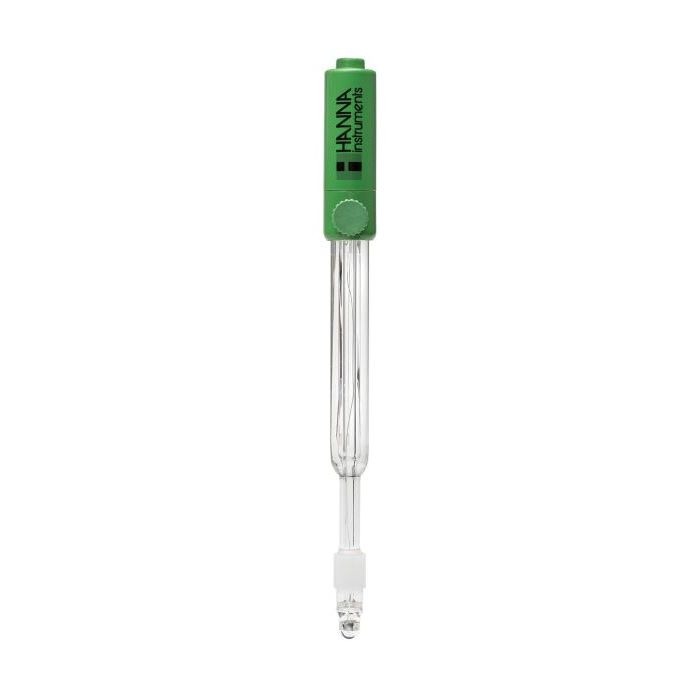

Électrode ORP avec système de prévention du colmatage (CPS™) et connecteur BNC, câble de 0,5 m

Hanna Instruments propose une grande variété d'électrodes ORP conçues pour de nombreuses applications différentes. Le type de matériau utilisé pour la broche de détection, le type de verre utilisé pour le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de conception.

Le HI3148B/50 utilise un anneau en platine, un corps en verre, une jonction ouverte avec la technologie CPS et est rechargeable avec 3,5 M KCl.

Capteur Platine

Le capteur ORP HI3148B/50 est fabriqué avec du platine. Un capteur ORP doit être chimiquement inerte ; il ne peut pas être oxydé ou réduit lui-même. Il doit également avoir les caractéristiques de surface appropriées pour favoriser un échange rapide d'électrons, une propriété connue sous le nom de densité de courant d'échange élevée. Deux métaux nobles se sont révélés efficaces à cette fin : le platine pur et l'or pur sont tous deux utilisés dans la construction des capteurs ORP. Le capteur en platine est souvent préféré car il est mécaniquement plus simple et plus sûr à produire. Le platine peut être soudé au verre et a le même coefficient thermique. Le signal du capteur de platine est acheminé à travers le corps d'électrode et, avec le signal de référence, est acheminé vers l'appareil de mesure.

Jonction de manchon CPS™

La technologie Clogging Prevention System (CPS™) est une innovation dans la technologie des électrodes. Les électrodes ORP conventionnelles utilisent des jonctions en céramique qui se bouchent rapidement lorsqu'elles sont utilisées dans le vin. Lorsque la jonction est colmatée, l'électrode ne fonctionne pas. La technologie CPS utilise la porosité du verre dépoli couplée à un manchon en PTFE pour éviter le colmatage de la jonction. Le verre dépoli permet un bon écoulement du liquide, tandis que le manchon en PTFE repousse la saleté. En conséquence, les électrodes ORP avec CPS restent fraîches jusqu'à 20 fois plus longtemps que les électrodes conventionnelles.

Corps en Verre

Le corps en verre est idéal pour une utilisation en laboratoire. Le verre résiste à de nombreux produits chimiques agressifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de chaleur vers l'électrolyte de référence interne. Les mV générés par la cellule de référence dépendent de la température. Plus l'équilibre est rapide, plus le potentiel de référence est stable.

Référence à double jonction

Une électrode à double jonction possède un compartiment interne entourant le fil de référence. Les ions argent sont présents dans l'électrolyte du compartiment interne, qui abrite le fil de référence Ag/AgCl ; l'électrolyte à l'extérieur de ce compartiment est sans argent. La conception à double jonction signifie que pratiquement aucun argent de l'électrode ne pénètre dans l'échantillon. Cette conception permet la mesure dans des applications où les ions d'argent dans l'échantillon sont indésirables ou où des précipités d'argent sur la jonction sont susceptibles de se former.

Rechargeable

Le HI3148B/50 est une sonde rechargeable. Puisqu'il s'agit d'une électrode ORP à jonction unique, la solution de remplissage est le HI7082 3.5M KCl. Si vous utilisez une électrode ORP rechargeable, le bouchon de remplissage doit être retiré avant la mesure. Le retrait du capuchon crée une pression de tête positive dans la cellule de référence permettant un débit plus élevé d'électrolyte à travers la jonction externe. Un débit plus élevé se traduira par une lecture plus rapide et plus stable.

Connecteur BNC

Le HI3148B/50 utilise un connecteur BNC. Ce type de connecteur est universel dans la mesure où il peut être utilisé sur n'importe quel pH-mètre disposant d'une entrée de sonde BNC femelle. Les autres types de connecteurs incluent DIN, type à vis, type T et 3,5 mm pour n'en nommer que quelques-uns. Ces types de connecteurs ont tendance à être exclusifs pour un type particulier de compteur et ne sont pas interchangeables.
