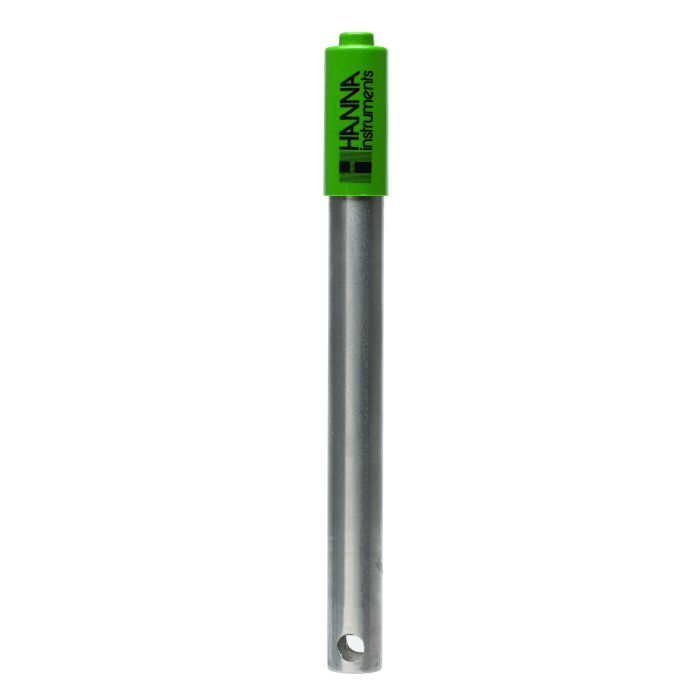

Électrode de pH en titane pour le bains de placage avec connecteur DIN HI62911D

Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de conception.

Le HI62911D utilise du verre à usage général, un bulbe à pointe plate, un corps en titane et une jonction en PTFE avec un électrolyte polymère.

Formulation de verre à usage général

La mesure du pH à très haute température est préjudiciable à l'ampoule de verre sensible et en raccourcira la durée de vie. Une électrode de pH avec un verre à usage général (UG) aura une résistance de 100 mégaohms à 25^° C alors que la résistance du verre BT est d’environ 50 mégohms à 25^° C. À mesure que la température du verre diminue dans l'échantillon, la résistance du verre BT se rapprochera de celle du verre UG. Si vous utilisez du verre UG, la résistance augmenterait au-dessus de la plage optimale, entraînant une augmentation de l'impédance et affectant finalement la mesure. Le HI62911D est adapté aux échantillons de 0 à 80 ^° C.

Ampoule à pointe plate

Le bulbe à embout plat du HI62911D est facile à nettoyer et empêche les particules solides de se déposer sur le capteur. Les autres formes de pointe incluent conique pour la pénétration et sphérique pour les mesures aqueuses.

Corps en titane

Un corps en titane augmente l'immunité aux champs électrostatiques et magnétiques. Il permet également une forte résistance à la corrosion, même dans l'eau de mer. Le boîtier extérieur des électrodes non titrées en titane sert également de broche d’appariement.

Épinglette assortie

Une broche correspondante est une technique de mesure différentielle utilisée pour éliminer les boucles de masse et les perturbations de mode commun du système de mesure. Dans un système sans broche correspondante, les courants électriques dans l'échantillon peuvent affecter la tension de référence de la demi-cellule connectée via la jonction liquide avec l'échantillon. Dans ce cas, l'électrode de référence capte les champs électromagnétiques et la mesure du pH est modifiée. La broche correspondante isole ces champs magnétiques / courants de l'électrode de référence. Le corps en titane HI62911D sert de broche correspondante pour des mesures de pH précises et sûres.

Connecteur DIN

Le HI62911D utilise un connecteur DIN. Ce type de connecteur est généralement la propriété des compteurs avec lesquels ils sont fournis et peut ne pas être interchangeable. Le HI62911D est conçu pour être utilisé avec le pH-mètre Hanna HI99131. Les autres types de connecteurs incluent BNC, type à vis, type T et 3,5 mm, pour n'en nommer que quelques-uns.

Jonction PTFE

Le polytétrafluoroéthylène (PTFE) poreux est un matériau hydrophobe disponible avec différentes porosités. Ce type de jonction est souvent utilisé sur des électrodes à électrolytes polymères. En raison de ses avantages chimiques, le PTFE est largement utilisé dans les applications industrielles.

Spécifications
